高手进阶 | 中控InPlant SCADA冗余架构的应用

冗余架构介绍

在项目使用中，我们经常会遇到站控、调度中心等多级控制系统或现场工作需要大量监控的情况，并且在调度中心还需要对数据进行双机热备、冗余等部署。

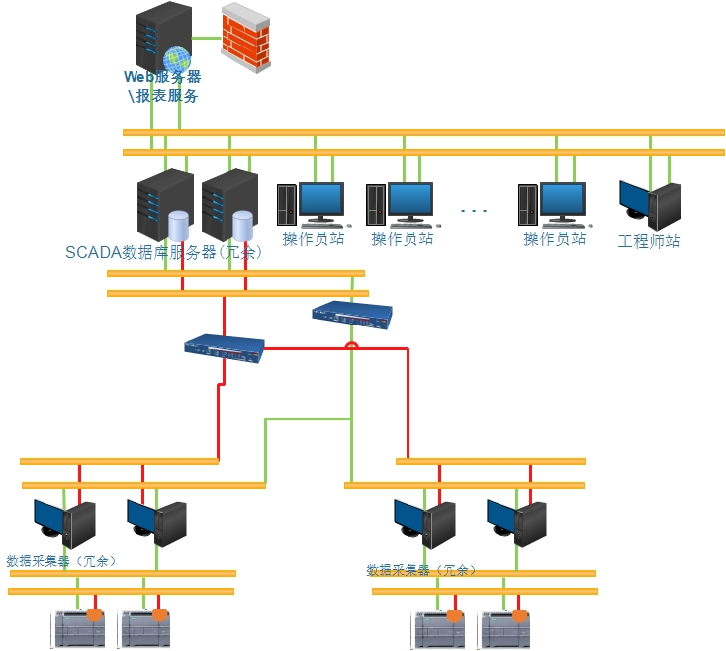

InPlant SCADA软件支持服务器冗余、远程传输网络冗余、IO采集通道冗余、设备冗余等多种冗余方式。多级冗余充分保证系统稳定性，将系统失效概率降到最低。

01

系统冗余

InPlant SCADA系统在一个网络系统中，可以由两个服务器构成一个双机冗余系统，构成双机冗余系统的两个节点都采用相同版本的InPlant SCADA软件，两个节点都能与现场I/O设备物理连接。两个节点的区别仅在于节点参数（如：计算机IP地址)。

02

工作机制

InPlant SCADA两台服务器上同时采集与存储各种历史数据，主服务器故障后，备用服务器能够接替主服务器并响应客户端的各种请求。故障服务器恢复正常后，可手动或自动接替当前服务器工作。

主备服务器的工作状态基本一致，只有处于活动状态的服务器接收到各客户端的请求，并进行响应。

03

冗余配置

在系统结构组态软件中，对每个子工程下建立一个服务器组，并配置两个服务器以达到系统冗余配置的目的。

展开全文

在系统结构组态软件中，配置网络冗余模式，每个服务器可配置两个IP地址以达到网络冗余配置的目的。

小型工程应用案例及操作方法

某城市供热项目监控中心4台电脑A、B、C、D为例，设2台电脑A和B作为数据服务器，其中电脑A既是主数据服务器又是组态服务器，电脑B为冗余数据服务器，电脑C和电脑D为操作节点。

电脑IP配置及架构如图：

01

软件安装

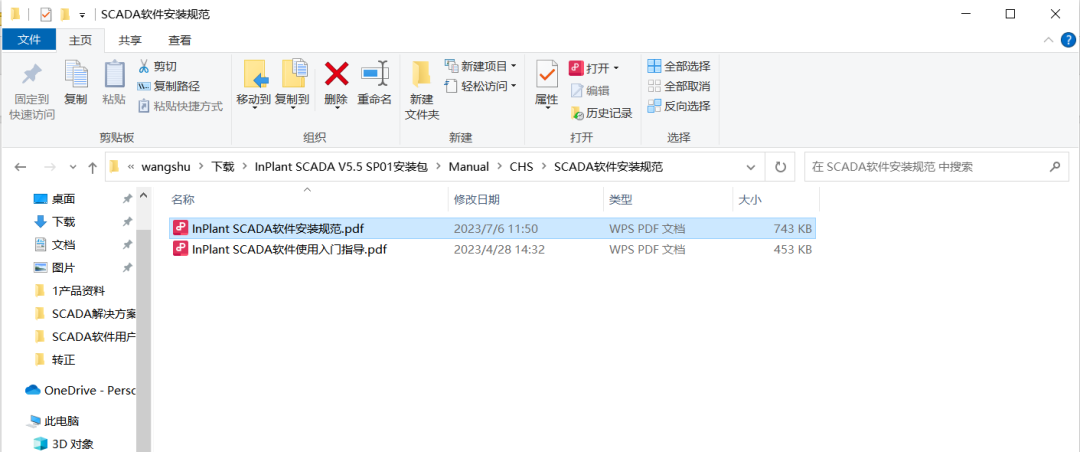

根据安装包Manual\CHS\目录下的《SCADA软件安装规范》进行软件的安装配置。

02

设置组态服务器

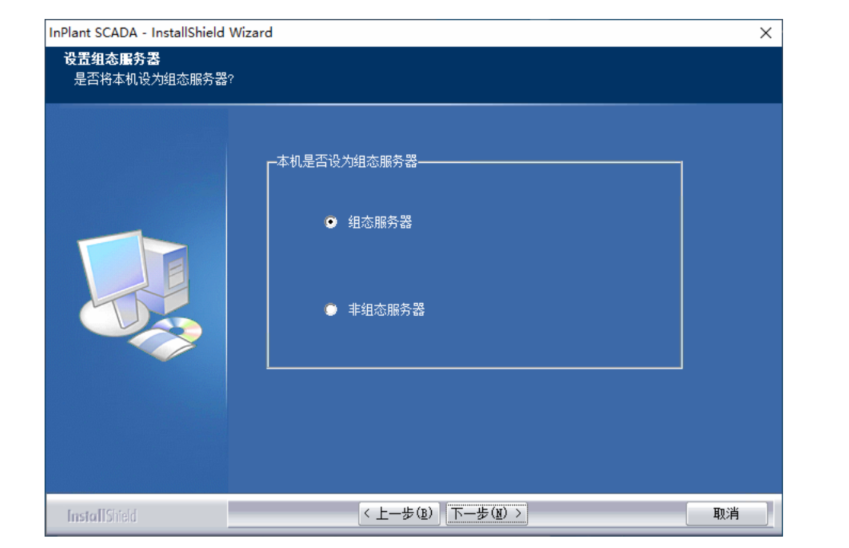

如架构图所示，除电脑选择组态服务器外，其他电脑选择非组态服务器。

03

组态服务器网络架构配置

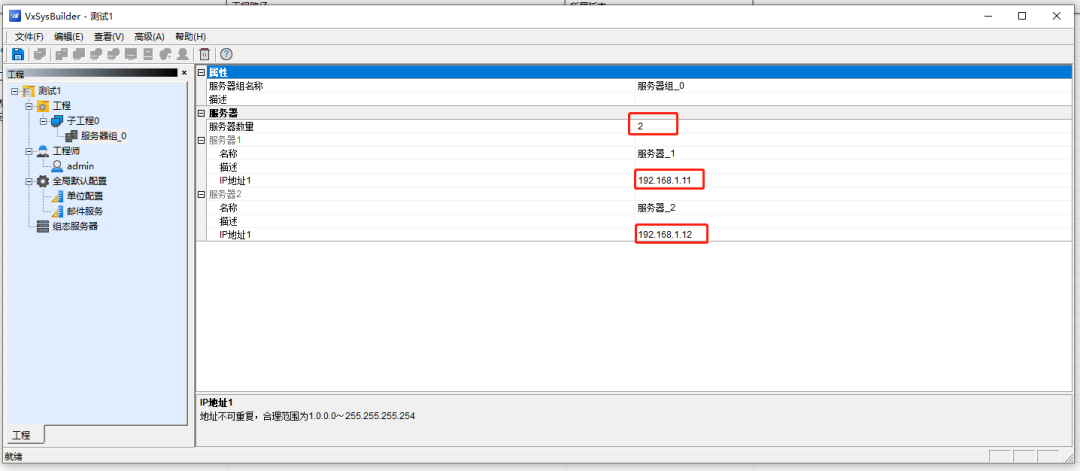

打开桌面的<中控InPlant SCADA工程管理软件>，在建立工程后，点击网络架构进行系统架构配置，首先配置主数据服务器1和冗余数据服务器2。

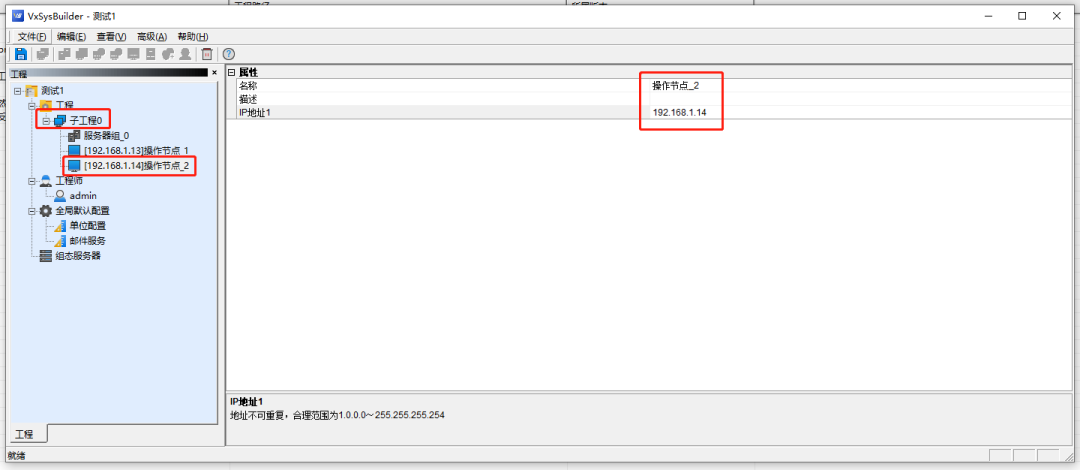

右键子工程0，选择增加操作节点，然后配置操作节点对应的IP地址，然后保存配置。

04

非组态服务器配置

非组态服务器电脑B、C、D需要配置组态服务器的IP路径(安装时选择非组态服务器，安装完成后无法直接打开桌面工程管理软件)。

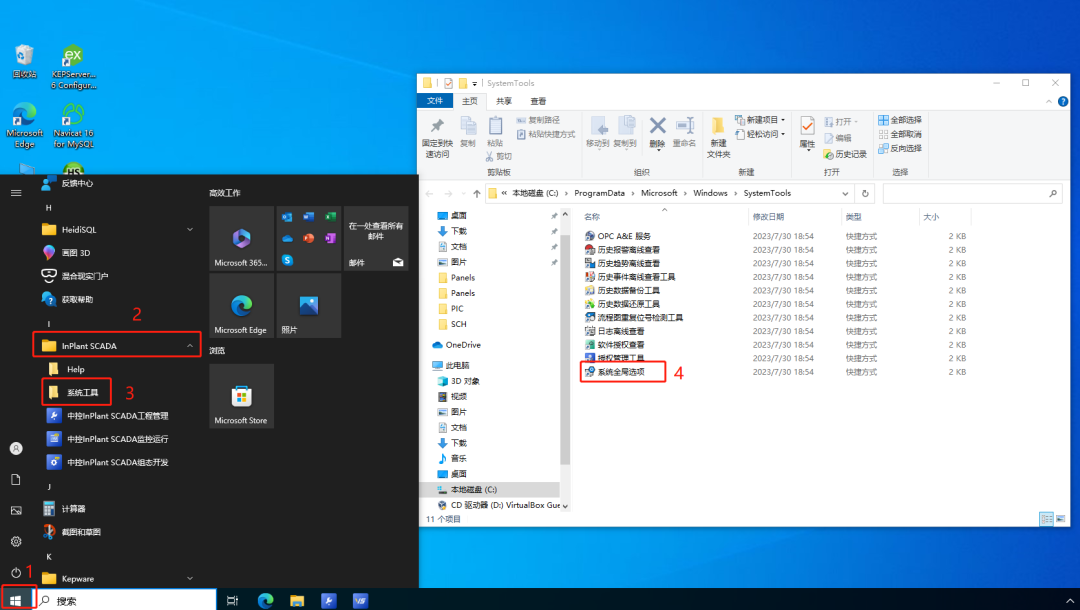

点击win键，选择InPlant SCADA文件夹下<系统工具>，然后双击打开<全局选项>。

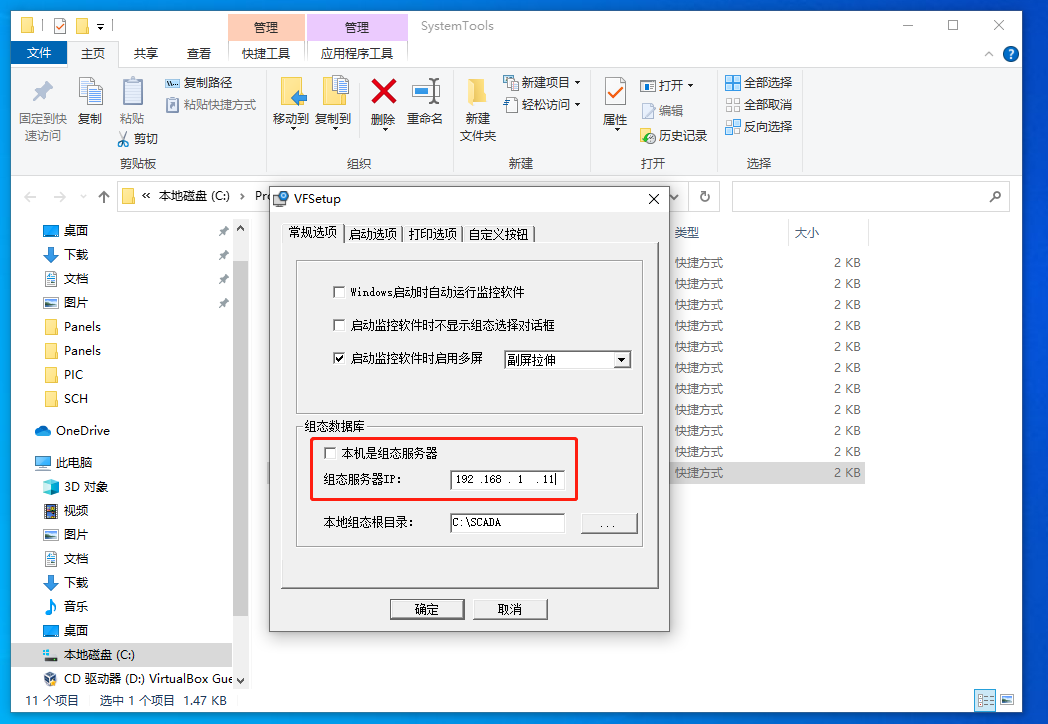

对<常规选项>下的组态数据库进行配置，取消“本机是组态服务器”方框勾选，然后填入组态服务器的IP地址。

以上，C/S架构及冗余架构配置完成，接下来就进入工程的组态开发绘制和监控运行了。组态开发的详细步骤请观看官方视频教程！

注意事项

安装部署时按照SCADA软件安装规范进行安装，并进行必要的系统优化。
